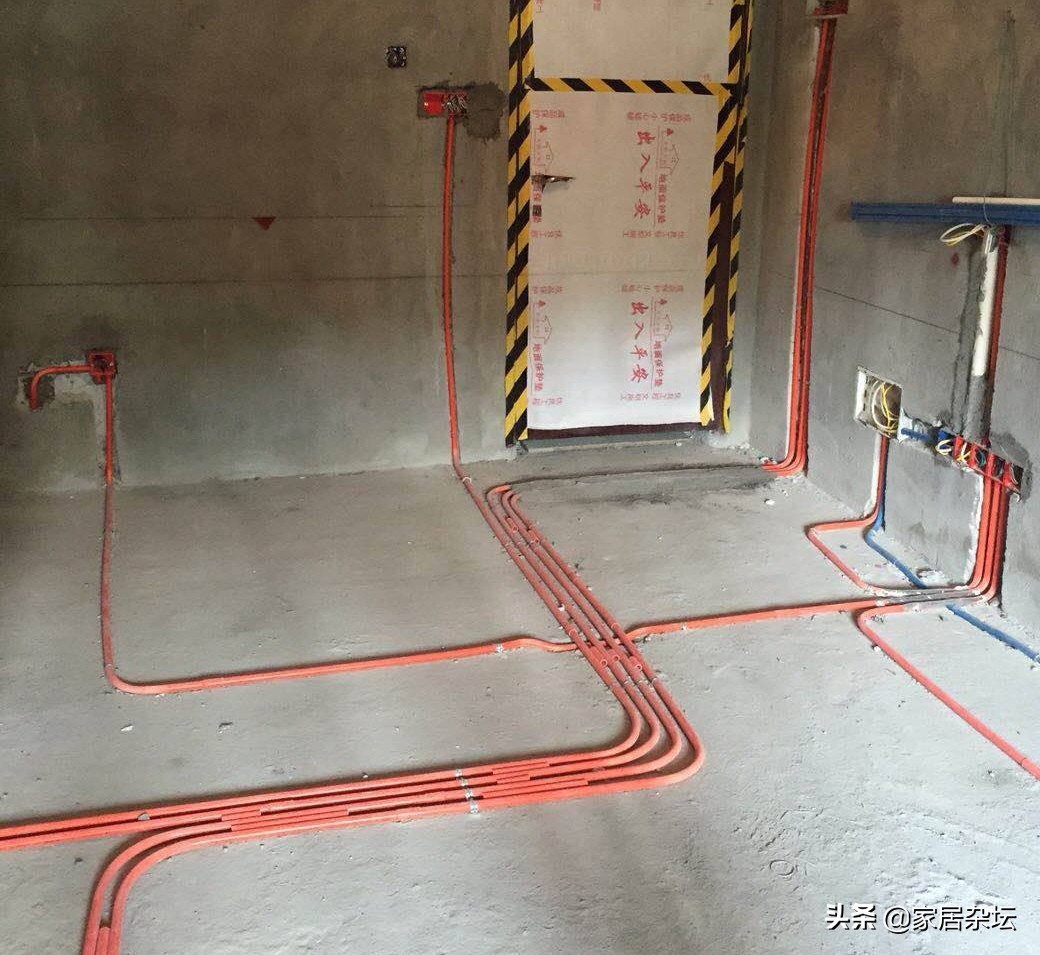

家裝改電路的時候，我們一般會考慮接線的問題。家裝改電路，一般都是把原來的電線換掉，例如布置電線管，穿線，之后就需要進行接線。對于家裝電路的接線，大家是需要重點關注。其中有一根非常重要的線，就是地線，也就是我們所常說的pe線的接線尤為的關鍵。在這篇文章中，家居雜壇就通過地線末端，中間端以及起始端三個部位，來給大家解答地線接線的問題。

地線怎么接？

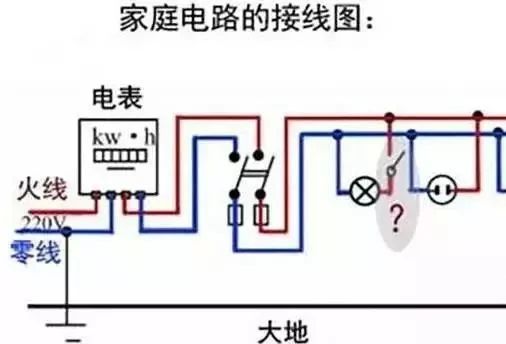

地線怎么接？在這篇文章中，家居雜壇主要以家庭電路為例，來給大家解答地線連接的問題。在家庭電路中，大家都知道，都是從室內的配電箱開始布置電線，然后一直到室內各個開關和插座的底盒之內，最后就是在這些開關和插座頂的插座底盒內來進行連接。而對于地線的連接，大家應該從以下四個方面，也就是從室外到配電箱，配電箱到底盒，到開關插座面板等四個部位，具體連接的要求分別如下。

（一）：插座底盒或燈底盒內地線的連接

無論是我們的插座底盒，又或者是燈的底盒，都是屬于電路末端的電線連接。像我們室內所使用的各個開關插座面板都是屬于末端電線連接的。在連接末端電線的時候，除了要正常的連接火線和零線以外，還要做好地線的連接。對于地線連接，個人給大家分享以下的連接方法。

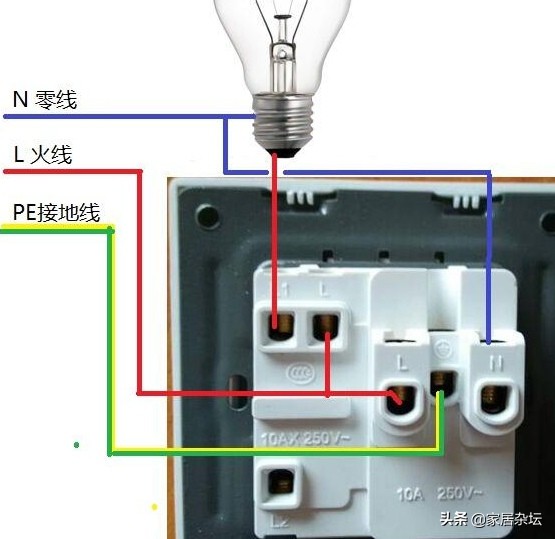

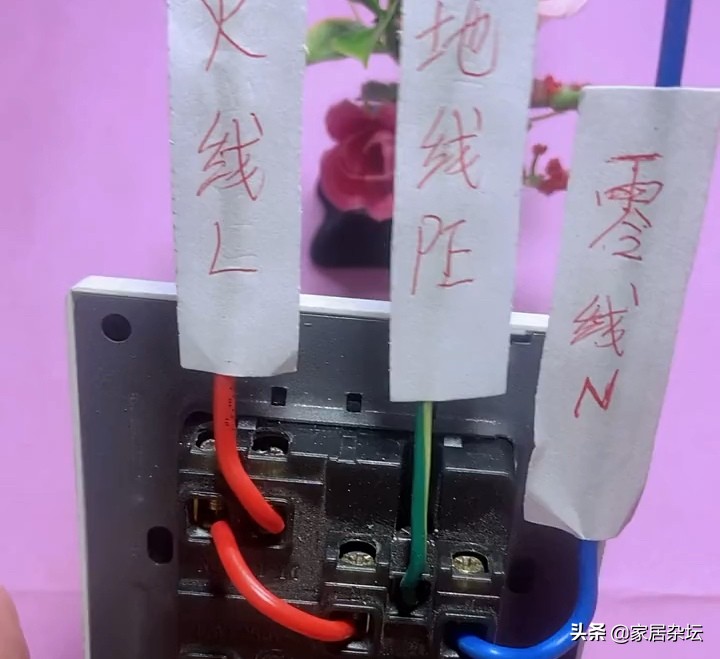

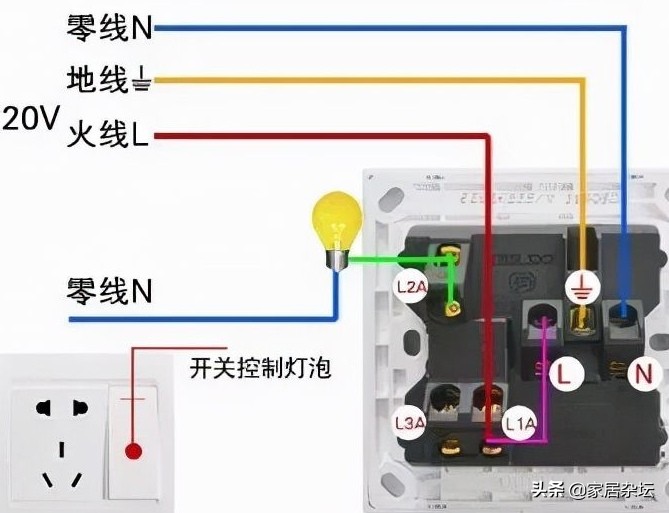

①、插座的地線連接。對于插座的地線，大家應該都清楚，就是直接在插座背部的接線孔上進行連接的。無論我們采用的是三孔插座，又或者是五孔插座，在插座的背部都有一個接地的接線孔，一般都是在背面標有接地的符號。那么在這個接地符號旁邊的接線孔就是用來連接地線的。連接的時候，我們就是把地線電線的線頭的線皮剝掉，然后插入接線孔，之后用螺絲刀擰緊牢固。這樣插座的地線就連接完成了。

②、燈底盒內地上的連接。其實對于燈來說，也是需要安裝地線的。像現在很多的家裝公司的改電路的時候，給我們的燈線就是布置了兩根電線，其實是不符合要求的。在燈體的底盒內，個人建議大家預留一根地線。如果我們家里安裝的是帶有金屬外殼的燈具，這根地線就要連到燈的金屬外殼的上面。如果我們家里安裝的是塑料材質的燈具，那么這個地線都留在底盒內，使用絕緣膠布包裹嚴就可以了。

（二）：底盒內地線的連接

室內地線安裝的要求是全程連接，沒有中間斷開的位置。但是對于我們室內的電路布置，大家都知道會采取各個位置分線的接線方法。也就是通過接線盒來對電路的電線進行分接。所以對于電路連接的中間連接的底盒內的地線，也要做好連接。

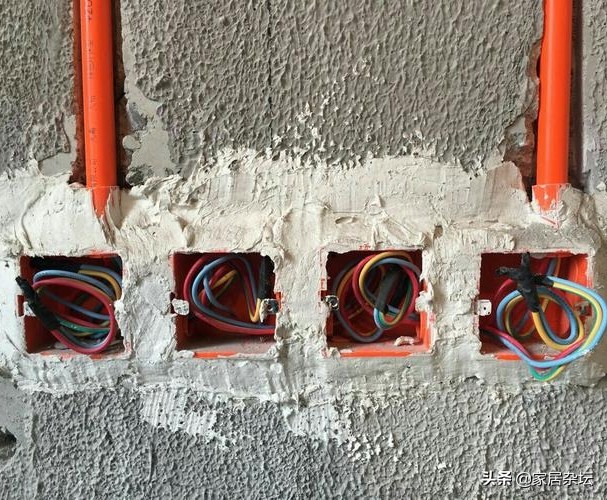

①、過線盒的地線的并接。我們連接插座，或者是燈的底盒內的電線的時候，一般需要并接電線。也就是從原有的電線上接出去新的電線，那么這時個人建議那家地線的連接，同火線和零線的連接是一樣的。也要從這個位置接出去一根地線。新的地線與原有的地線之間，一定要纏繞結實。例如可以采取傳統的纏繞涮錫法，然后包裹絕緣膠布。

②、地線的安裝。對于分線盒內地線的安裝，其實與末端開關或者是插座的地線的安裝是完全一致的。因為這時候我們在這個底盒內已經分接出來一根地線。在接線的時候，就是把這根電線連接到我們所需要安裝的插座面板上。如果是燈具的話，那么就把這根地線連接到燈具的金屬外殼上面。這樣就完成了中間部位地線的連接。

（三）：配電箱內地線的連接

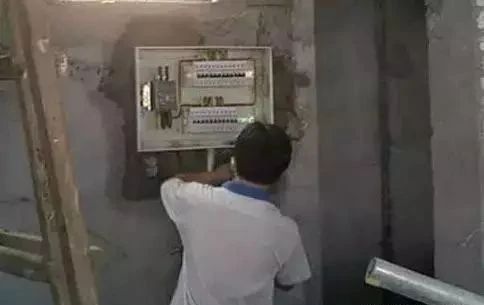

室內電路的連接的，其實一般我們都是從室內配電箱開始的，因此室內地線的連接同樣也是如此。其實說白了就是我們室內所有的地線最終都要匯集到室內配電箱。大家也都知道，我們室內配電箱內，無論是安裝的空氣開關又或者是漏電保護開關，這些開關的下口所連接的只是火線和零線，是不安裝地線的。因此要求在室內的配電箱內安裝有地排，地排就是用來連接各個回路所連接的地線。

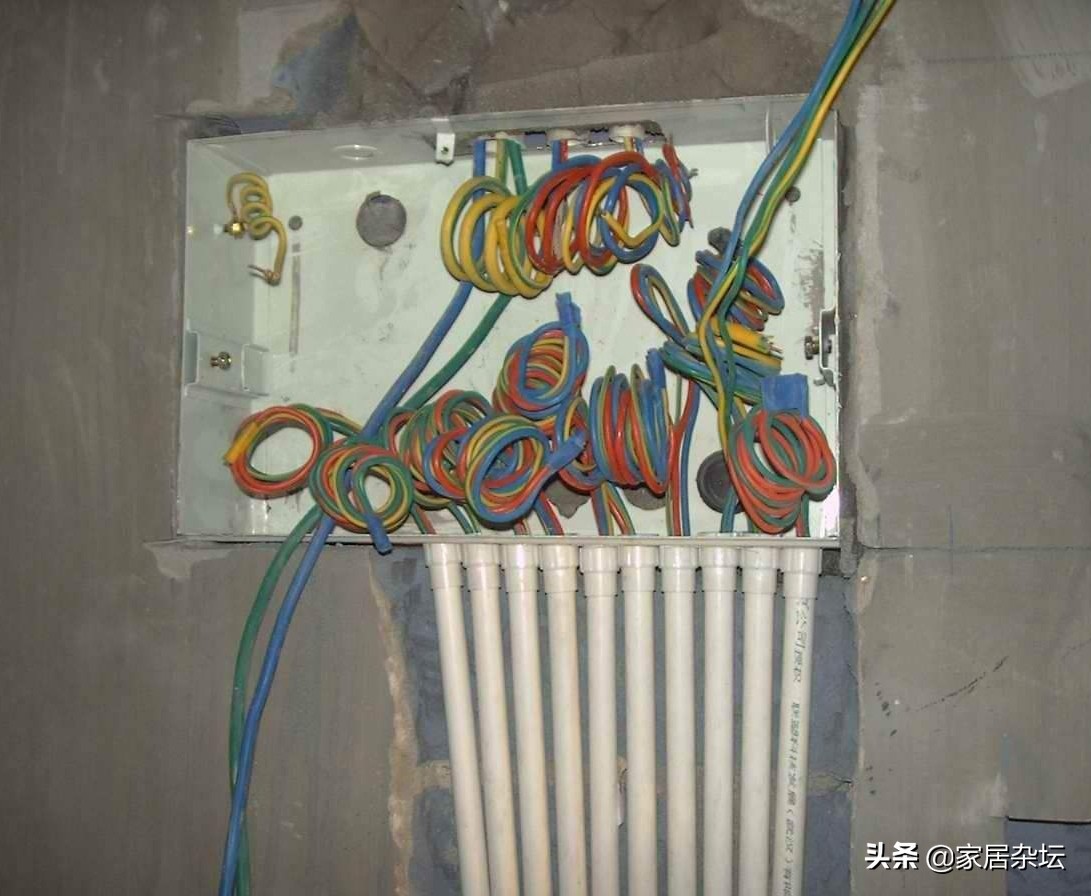

①、地線的匯集位置。對于配電箱內地線的連接位置，就是配電箱內地排。像我們常見的會配電箱電的地排，一般是在配電箱電的左側或者右側，還有的是在下側。所以說我們要把地線整齊地分布在連接排的附近。在安裝的時候，就沿著配電箱的箱體邊緣擺放整齊。然后根據回路的要求，一根一根擺到我們配電箱內的第一排旁邊。

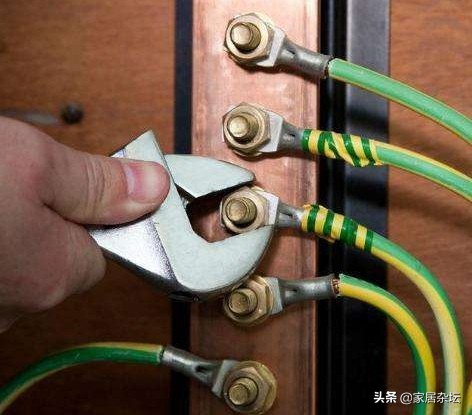

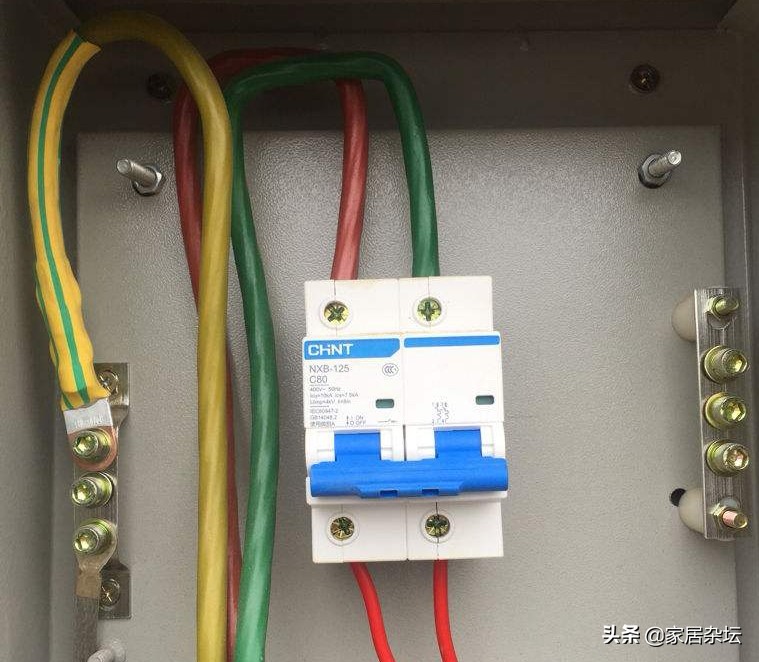

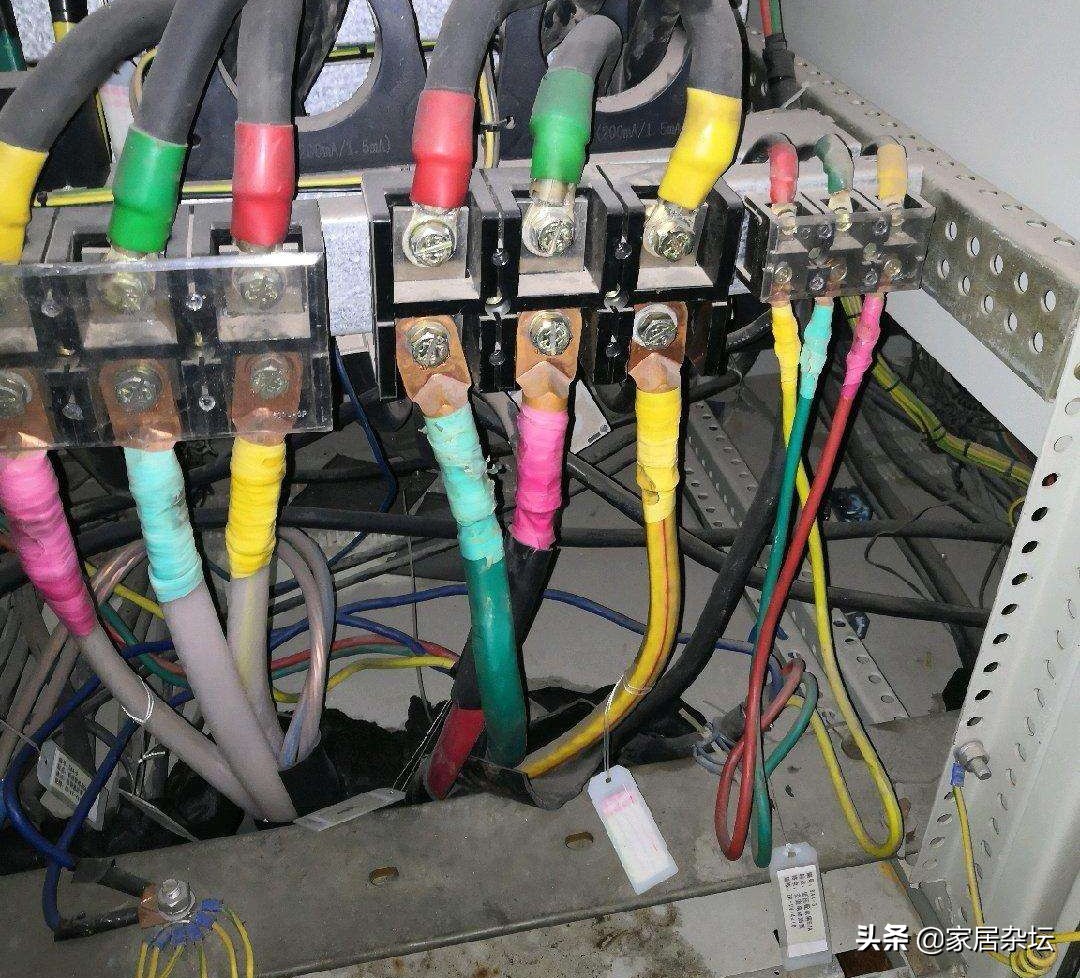

②、地線的連接。對于配電箱內排上地線的連接是非常簡單的。大家可以打開配電箱看一下，上面都是帶有螺絲的，我們只需要把地線頭端頭的絕緣層也就是線皮剪掉一些，然后露出里面的銅芯，之后根據螺絲的大小，將銅線圍成一個圓形，之后將這個圓形安裝到螺絲上。最后我們再利用專用的螺母，將這根電線緊固牢固。按照這個順序，把每個回路的地線都連接到配電箱內的地排上。這樣安裝完成以后，就會發現我們配電箱內的地排上連接有多根地線。例如我們家里有八個回路，那么就有八根地線連接到這個地排上。

（四）：與室外地線的連接

①、地線最終是要連接到室外的，所以我們在改電路的時候，一定要注意，不要破壞我們的入戶線。像現在家庭用電的入戶線，一般都是10平方或者6平方的銅芯導線，而且入戶線是三根，分別是火線，零線和地線。對于火線和零線要接到我們室內配電箱總開關的上口。對于地線，大家要接到配電箱內的地排上。

②、安裝要求。對于室外進入室內的地線，一般是與火線，零線同等線徑的地線。像我們家里如果是采用的10平方的銅芯導線都入戶線，那么此時地線可能也是10平方的，但是也有采用6平方的，都是可以的。在連接的時候，就是把這根地線安裝到配電箱內的地排上。安裝的方法也是將地線端部的線皮切割掉，然后露出里面的銅芯，最后纏繞在地排的螺母螺絲上，最后使用螺母緊固牢固。

結束語

對于地線的連接，大家確實要引起重視。因為我們家庭改電路以后，通過正常的通電試驗，只能判斷火線和零線是否連接正確。但是對于地線的連接，很多朋友并沒有辦法去判斷是否連接正確。所以個人建議大家，就是家裝改電路的時候，要在過程中去檢查地線的連接。檢查的方法也很簡單，就是看我們室內配電箱在穿線的時候，每個回路穿了幾根線。最終再去看家中回路數與地線的數量是否一致。這樣基本上都可以判斷出我們家里是否安裝了電線。最后通過每個回路的走向，然后看中間的過路線盒，然后看末端的線盒，這樣就可以來檢查我們地線連接的情況了。

什么地線？

地線，又稱避雷線，是指用來將電流引入大地的導線;電氣設備漏電時，電流通過地線進入大地。地線的符號是E(Earth);可分為供電地線、電路地線兩種。按我國現行標準，GB2681中第三條依導線顏色標志電路時，一般應該是相線—A相黃色，B相綠色，C相紅色。零線—淡藍色，地線是黃綠相間，如果是三孔插座，左邊是零線，中間(上面)是地線，右邊是火線。

簡單的說：接地線是電氣保護中的一種方式。它的作用是當你的電器設備漏電或感應帶電時能夠快速通過接地線將電流引入大地從而使設備外殼不再帶電，從而保證了人員后設備的安全。

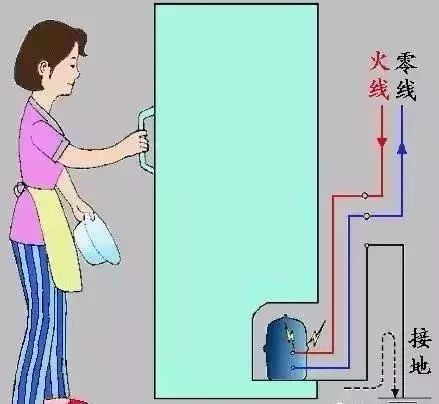

例如：家用電器設備由于絕緣性能不好或使用環境潮濕,會導致其外殼帶有一定靜電，嚴重時會發生觸電事故。為了避免出現的事故可在電器的金屬外殼上面連接一根電線,將電線的另一端接入大地，一旦電器發生漏電時接地線會把靜電帶入到大地釋放掉。另外對于電器維修人員在使用電烙鐵焊接電路時，有時會因為電烙鐵帶電而擊穿損壞電器中的集成電路，這一點比較重要。使用電腦的朋友有時也會忽略主機殼接地，其實給電腦主機殼接根地線，在一定程度上可以防止死機現象的出現。

在電力系統中接地線：是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定,接地線必須是25mm2以上裸銅軟線制成。

在電器中：接地線就是接在電氣設備外殼等部位及時的將因各種原因產生的不安全的電荷或者漏電電流導出的線路。

通俗點說：接地可以防止用電設備表面的靜電或漏電對人造成點擊傷害，大功率電器尤其需要注意。

地線有什么作用？

接地線的作用是為了避免家用發生漏電時對人體的傷害而接的；把有可能帶電金屬殼上的電引到大地中，以免人觸到發生觸電事故。如果不接地，一旦設備發生漏電現象，人碰到帶電體，就有可能發生觸電事故。家用電接地線是保護人身安全的，防止家用電器漏電后人身觸電。不能防雷。

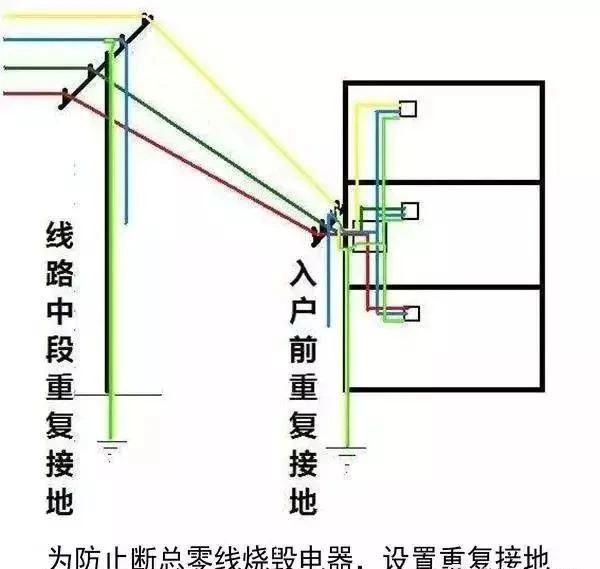

地線有兩種接地，分別是系統接地和保護接地。系統接地的任務是建立零電位參考點；保護接地的任務是保護人身安全。對于保護接地，它的任務是：

A）提供設備與接地體之間的的低阻抗連接，由此也降低了人身電擊傷害的危險；

B）給接地故障電流提供返回電源的低阻抗通路，使熔斷器或斷路器得以動作。

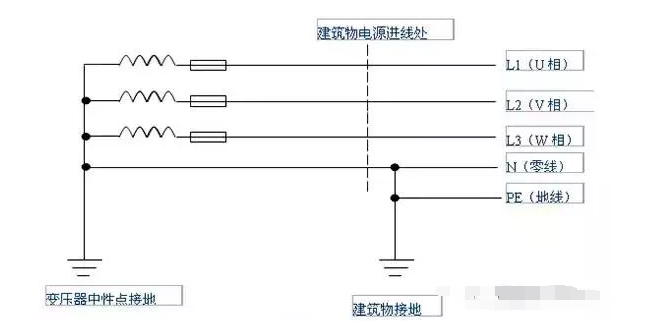

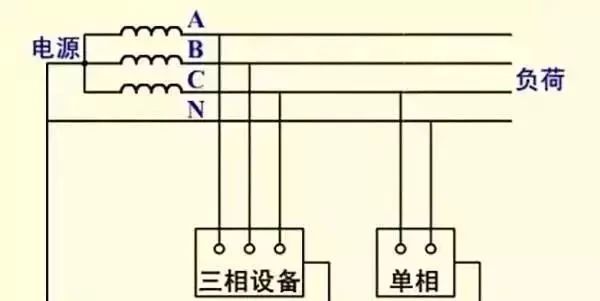

注意1：在TN系統下，單相接地故障電流被放大為相對N的短路電流，因此過電流保護裝置能夠執行保護操作；

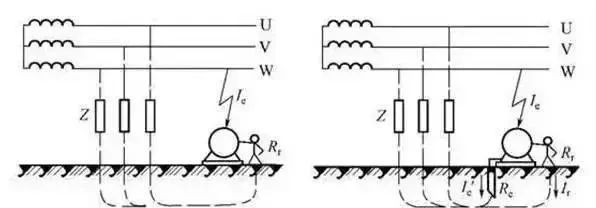

注意2：我們來看上圖中左下角的兩張圖。

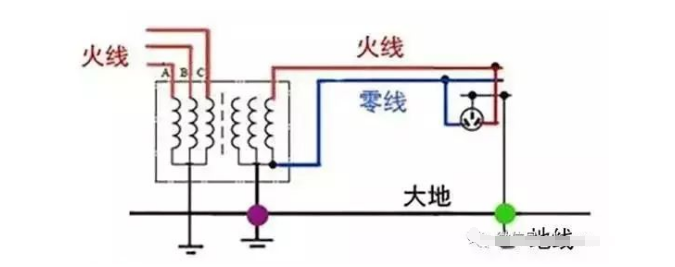

左圖中，我們看到當發生單相接地故障時，由于地線的電阻遠遠小于人體的接觸電阻，因此流過人體的電流被極大地減小了；右圖中，系統未接接地線，因此當發生單相接地故障時，人體由于接觸到了相電壓，因此受到電擊傷害的可能性極大。

C）給雷電感應電流提供低阻抗的對地泄放通路。

不接地線可能會導致哪些后果？

答：可能出現人身傷害事故。若電飯鍋的金屬外殼有接地，則當發生單相接地故障時，RCD和主開關都會跳閘保護，當然，主開關的保護電流會更大一些。若電飯鍋的金屬外殼未接地，則當發生單相接地故障時，RCD和主開關都不會跳閘保護，因而可能發生人身傷害事故。

電器設備的絕緣被損壞，外殼帶電，當人接觸設備外殼時，電流會流入人體，危及人的生命安全。如果設備外殼接了地線，泄漏的電流就通過地線流入了大地，人體接觸外殼也就沒有危險了。

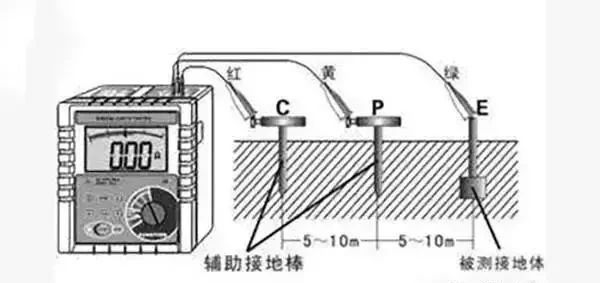

只是地線與大地連接是要做地極的，而且要求地線與大地的接地電阻值不應大于4Ω。如果接地電阻值大于4Ω，人體接觸漏電設備的時候還是有危險的。

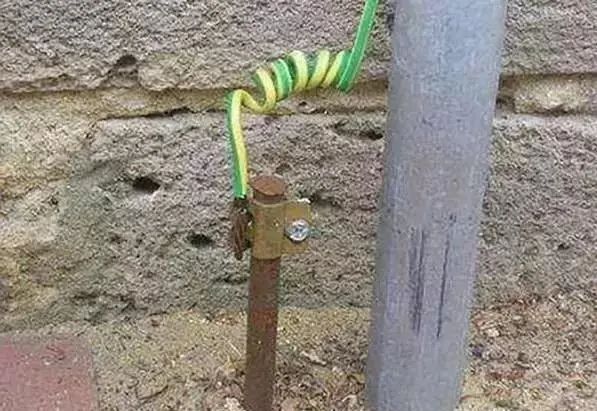

家庭做地極不是那么容易的事情，所以好多人就在潮濕的地方用1米5左右的鍍鋅角鐵打入地下，再引出線到室內就可以了。也有人將接地線連接到能可靠與大地相接觸的金屬管線如自來水管上，這些方法雖然不符合規范，但比沒有保護要好。

還有人在墻上打一顆釘子接線，這只能釋放設備上的靜電積聚，不能起保護作用。如儀器儀表電腦等精密設備有靜電的時候也會影響設備的正常工作，就可以接地線釋放靜電，這根地線就只要與房屋的墻壁或者地板接觸就可以了。

怎樣檢測家里是否接了地線？

方法1：只要看看入戶處是否有地線即可。

方法2：把RCD的輸出端相線快速對地短接一下，看看RCD是否動作。若沒有接地線，或者未做好接地線路i，則RCD不會動作。

接地方式有哪些？

接地的類型和作用不同的電路有不相同的接地方式，電子電力設備中常見的接地方式有以下幾種：

1、安全接地

安全接地即將高壓設備的外殼與大地連接。一是防止機殼上積累電荷，產生靜電放電而危及設備和人身安全，例如電腦機箱的接地，油罐車那根拖在地上的尾巴，都是為了使積聚在一起的電荷釋放，防止出現事故；二是當設備的絕緣損壞而使機殼帶電時，促使電源的保護動作而切斷電源，以便保護工作人員的安全，例如電冰箱、電飯煲的外殼。三是可以屏蔽設備巨大的電場，起到保護作用，例如民用變壓器的防護欄。

2、防雷接地

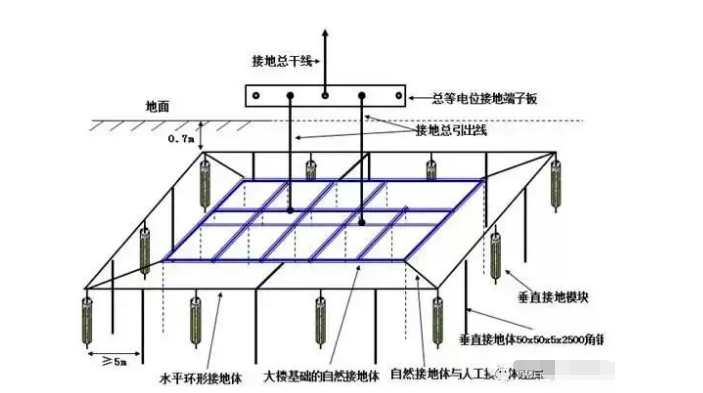

當電力電子設備遇雷擊時，不論是直接雷擊還是感應雷擊，如果缺乏相應的保護，電力電子設備都將受到很大損害甚至報廢。為防止雷擊，我們一般在高處（例如屋頂、煙囪頂部）設置避雷針與大地相連，以防雷擊時危及設備和人員安全。安全接地與防雷接地都是為了給電子電力設備或者人員提供安全的防護措施，用來保護設備及人員的安全。

3、工作接地

工作接地是為電路正常工作而提供的一個基準電位。這個基準電位一般設定為零。該基準電位可以設為電路系統中的某一點、某一段或某一塊等。當該基準電位不與大地連接時，視為相對的零電位。但這種相對的零電位是不穩定的，它會隨著外界電磁場的變化而變化，使系統的參數發生變化，從而導致電路系統工作不穩定。當該基準電位與大地連接時，基準電位視為大地的零電位，而不會隨著外界電磁場的變化而變化。但是不合理的工作接地反而會增加電路的干擾。

4、信號

信號地是各種物理量信號源零電位的公共基準地線。由于信號一般都較弱，易受干擾，不合理得接地會使電路產生干擾，因此對信號地的要求較高。

5、模擬地

模擬地是模擬電路零電位的公共基準地線。模擬電路中有小信號放大電路，多級放大，整流電路，穩壓電路等等，不適當的接地會引起干擾，影響電路的正常工作。模擬電路中的接地對整個電路來說有很大的意義，它是整電路正常工作的基礎之一。所以模擬電路中合理的接地對整個電路的作用不可忽視。

6、數字地

數字地是數字電路零電位的公共基準地線。由于數字電路工作在脈沖狀態，特別是脈沖的前后沿較陡或頻率較高時，會產生大量的電磁波干擾電路。如果接地不合理，會使干擾加劇，所以對數字地的接地點選擇和接地線的敷設也要充分考慮。

7、電源地

電源地是電源零電位的公共基準地線。由于電源往往同時供電給系統中的各個單元，而各個單元要求的供電性質和參數可能有很大差別，因此既要保證電源穩定可靠的工作，又要保證其它單元穩定可靠的工作。電源地一般是電源的負極。

8、功率地

功率地是負載電路或功率驅動電路的零電位的公共基準地線。由于負載電路或功率驅動電路的電流較強、電壓較高，如果接地的地線電阻較大，會產生顯著的電壓降而產生較大的干擾，所以功率地線上的干擾較大。因此功率地必須與其它弱電地分別設置，以保證整個系統穩定可靠的工作。

地線安裝

（1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

（2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

（3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

（4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

地線維護

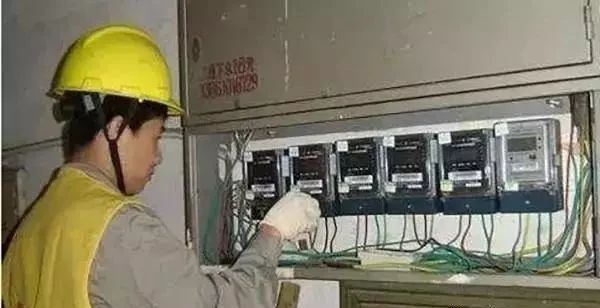

1、使用攜帶型短路接地線前，應先驗電確認已停電，在設備上確認無電壓后進行。先將接地線夾連接在接地網或扁鐵件上，然后用接地操作棒分別將導線端線類擰緊在設備導線上。拆除短路接地線時，順序正好與上述相反。

2、裝設的短路接地線，它和帶電設備的距離，考慮到接地線擺的影響，其安全距離應不小于《電力安全工作規程》新規定的數值。

嚴禁不用線夾而用纏繞的方法進行接地短路。

3、懸掛點如有接地點，應用接地線夾或專用銅棒作接地連接;如無固定接地點可利用;則可用臨時接地點，接地極埋入地下深度應不小于0.6m。

4、攜帶型短路接地線應妥善保管。每次使用前，均應仔細檢查其是否完好，軟銅線無祼露，螺母不松脫，否則不得使用。

5、攜帶型短路接地線檢驗周期為每五年一次，檢驗項目同出廠檢驗。經試驗合格的攜帶型短路接地線在經受短路后，應根據經受短路電流大小和外觀檢驗判斷，一般應予報廢。

注意事項

1、工作之前必須檢查接地線。軟銅線是否斷頭，螺絲連接處有無松動，線鉤的彈力是否正常，不符合要求應及時調換或修好后再使用。

2、掛接地線前必須先驗電，未驗電掛接地線是基層中較普遍的習慣性違章行為，在懸掛時接地線道體不能和身體接觸。

3、在工作地點兩段兩端懸掛接地線，以免用戶倒送電、感應電的可能，深受其害的例子不少。

4、在打接地樁時，要撥能借地體能快速疏通事故大電流，保證接地質量。

5、要愛護接地線。接地線在使用過程中不得扭花，不用時應將軟銅線盤好，接地線在拆除后，不得從空中丟下或隨地亂摔，要用繩索傳遞，注意接地線的清潔工作。

6、新工作人員必須經過對接地線使用的培訓、學習，考核合格后，方能單獨從事接地線操作或使用工作。

7、按不同電壓等級選用對應規格的接地線。

8、嚴禁使用其它金屬線代替接地線。

9、現場工作不得少掛接地線或者擅自變更掛接地線地點。

10、接地線具有雙面性，它具有安全的作用，使用不當也會產生破壞效應，所以工作完畢要及時拆除接地線。
